A diferencia de la implementación de enfoques BIM para los que existen cada vez más documentos y guías de mejores prácticas, los proyectos de escaneo a BIM no se basan actualmente en ningún protocolo o estándar de calidad.
Sin embargo, están aumentando las consultas para proyectos de escaneo 3D por parte de propietarios de proyectos, oficinas de diseño, gerentes de proyectos y otros actores de la construcción.
Para garantizar el éxito de estos proyectos, será cuestión de saber cómo construir esta consulta de escaneo 3D y de transmitir la información correcta sobre todo el proyecto a las futuras empresas consultadas, en particular a las relacionadas con las especificicaciones del edificio y el uso final de los datos entregados.
Esto, por ejemplo, limitará los riesgos de retrasos, costes adicionales y la necesidad de recuperar los productos producidos (por ejemplo, planos 2D, modelos 3D/BIM).
Para garantizar una buena construcción de sus consultas, lo invitamos a descubrir los 4 pasos que, a los ojos de My Digital Buildings, le permiten desarrollar una consulta completa y exitosa:
- Recopile información general sobre los edificios que tienen un impacto en la operación de levantamiento 3D
- Identificar áreas específicas de intervención
- Anticipe las autorizaciones necesarias para la intervención de la encuesta 3D
- Comprenda los puntos clave de su documentación BIM que tienen un impacto en la captura 3D
Reúna información general sobre el edificio
En primer lugar, se tratará de reunir elementos que permitan a las empresas de digitalización 3D conocer el entorno del edificio en el momento de la consulta.
Para ello, la integración de planos y fotos del interior y el exterior de los edificios en su consulta permitirá identificar claramente las superficies y el entorno en los que los operadores 3D deberán operar y los posibles puntos de atención.
Luego, se deben mencionar algunas especificidades clave en los CDC, como la altura del edificio, las diferentes alturas restringidas, la cantidad de pisos y la tasa de congestión de las áreas.

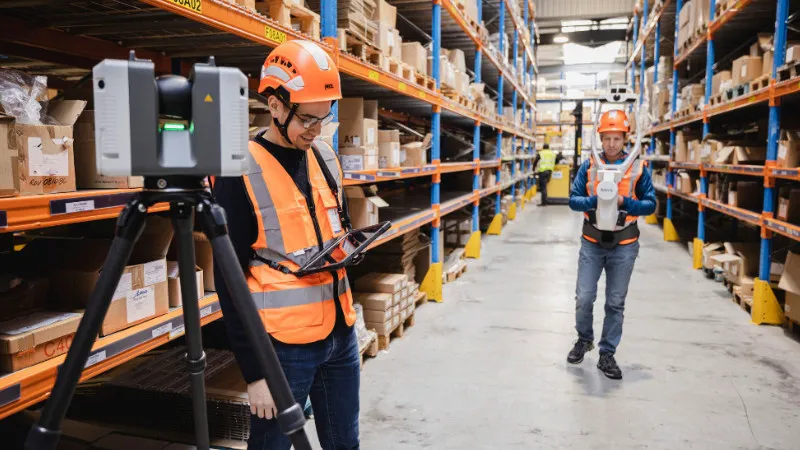

Esta información permitirá a los encuestados identificar cuál será la mejor metodología y las soluciones de escaneo 3D más adecuadas para el proyecto (por ejemplo, escáneres estáticos, escáneres móviles, drones).
Como beneficio adicional, ¡identificar las áreas que se van a inspeccionar en Google Earth te ayudará a estimar las áreas que se van a inspeccionar!
Identificar áreas específicas de intervención
Luego, se tratará de especificar claramente en la consulta cuáles son las áreas específicas del edificio, lo que puede inducir restricciones de captura 3D. Entre las áreas específicas más recurrentes, podemos mencionar:
- Salas limpias con esclusas de aire dobles, que se encuentran regularmente en las fábricas farmacéuticas;
- Ambientes polvorientos, ciertos sitios industriales o sitios de recuperación de residuos;
- áreas completamente inaccesibles;
- Techos inaccesibles para un operador;
- Ambientes refrigerados o muy calientes;
- Áreas con un alto nivel de actividad;
- Plenos técnicos;
- Zonas ATEX.
Para cada uno de estos tipos de áreas, el protocolo de inspección y el equipo utilizado se pueden ajustar para ganar eficiencia, evolucionar en seguridad e intervenir con las autorizaciones adecuadas.
Anticipe las autorizaciones necesarias para la intervención de la encuesta 3D
Por lo tanto, es importante que los patrocinadores conozcan las autorizaciones obligatorias, para garantizar que los operadores operen de manera segura y para minimizar el riesgo de accidentes.
Las autorizaciones que se solicitan con más frecuencia son:
- Una autorización H0B0 (que permite el acceso sin supervisión a las salas de acceso reservadas para electricistas de baja y alta tensión);
- Una certificación ATEX (que permite la intervención en atmósferas explosivas);
- Una certificación CATEC para trabajar en un entorno confinado;
- Una autorización para trabajar en altura.
La importancia de la documentación BIM en la captura
Como parte de un enfoque BIM estructurado, la documentación BIM es producida por un equipo BIM interno o, la mayoría de las veces, por un AMO BIM. Esta documentación BIM integra documentos como la Carta BIM, el pliego de condiciones BIM o la Convención BIM. Para obtener más información, lo invitamos a leer nuestro artículo sobre este tema.
En estos documentos, encontramos en particular tres puntos clave para la empresa de escaneo 3D:
- Los objetivos y usos de BIM del proyecto;
- Los niveles de detalle e información que se integrarán en el modelo futuro;
- Un componente relacionado con el control de calidad del modelo.
El impacto de los usos y los objetivos BIM del proyecto en el protocolo de captura 3D
En primer lugar, conocer los usos y los objetivos BIM de un proyecto puede permitir a una empresa de topografía 3D seleccionar soluciones de captura perfectamente adaptadas.
De hecho, si uno de los objetivos del BIM es, por ejemplo, facilitar la operación y el mantenimiento de los edificios, con como caso de uso asociado la extracción de diagramas P&ID directamente del modelo, el equipo utilizado debería permitir recopilar e identificar toda la información relacionada con los organismos reguladores (válvulas, bombas, etc.). El uso de un escáner que tome un mayor número de fotos, además de la nube de puntos capturada, puede ser aconsejable.
Por el contrario, si uno de los objetivos de BIM identificados se refiere a la comunicación en torno al proyecto, y el caso de uso asociado es la producción de un recorrido virtual inmersivo por el edificio, el equipo de captura puede ser un poco menos preciso que en el primer caso. Por el contrario, ofrecerá una buena capacidad para tomar fotografías, y el uso de la nube de puntos capturada se limitará a la modelización de estructuras de edificios y edificios.
El vínculo entre el nivel de detalle (LOD) y el levantamiento 3D
En segundo lugar, los niveles de detalle e información requeridos también desempeñarán un papel importante en la elección de las tecnologías. Cuanto mayor sea el nivel de detalle, más cualitativa debe ser la nube de puntos para permitir un modelado preciso. Esto repercute, por un lado, en la elección de los escáneres utilizados, pero también en el protocolo de captura.
De hecho, si tomamos el caso práctico de la extracción de diagramas P&ID, la densidad de puntos capturados por el escáner debería ser significativa y las fotografías panorámicas capturadas en muy alta definición. Esto permitirá, por ejemplo, leer las etiquetas técnicas adheridas a las válvulas durante la fase de modelado y vincular la información visible en las fotos con los objetos BIM modelados.
El control de calidad del modelo y su impacto en la operación de escaneo 3D
Por último, el control de calidad del modelo permitirá definir la georreferenciación que se va a configurar y la división del modelo. Esto puede influir en la forma de digitalizar las áreas del sitio y el equipo que se proporcionará (por ejemplo, una varilla GNSS o una estación total).
Por lo tanto, tener un buen conocimiento del control de calidad del modelo, si la documentación BIM lo especifica, permitirá ajustar el protocolo de captura en consecuencia.
En conclusión
Como habrá comprendido, la transparencia y la difusión de la información clave permitirán a su proveedor de escaneo 3D trabajar de la mejor manera.
Obviamente, toda esta información no es obligatoria para el buen funcionamiento de un proyecto. Los problemas de confidencialidad o el hecho de que ciertos documentos aún no se hayan establecido (como la documentación BIM, que solo cubre los proyectos BIM) reducirán el volumen de información que se puede transmitir.
Una vez que su consulta esté bien estructurada, obviamente le recomendamos que compare varios proveedores. En nuestra opinión, su comprensión de sus desafíos y la calidad y claridad de su propuesta serán tres buenos indicadores de elección.
Para ir más allá
Para obtener más información sobre este tema, lo invitamos a consultar el trabajo de la asociación RCA 3D. Esta organización, que reúne a actores de Reality Capture, está trabajando para homogeneizar la captura 3D de edificios y pronto distribuirá guías sobre el desarrollo de consultas de topografía y modelado en 3D.
