Pourquoi créer ou mettre à jour les plans
de vos bâtiments ?
Pour lancer vos projets sur des bases saines, la reconstitution de l’existant est essentiel. Nos plans 2D retranscrivent la réalité physique de vos actifs en données géométriques précises, éliminant les incertitudes liées aux archives obsolètes et sécurisant vos prises de décision dès la phase de conception.
La réussite d’un projet de réhabilitation repose sur la coordination. En fournissant une base de travail précise et actualisée, vous offrez aux architectes, ingénieurs et exploitants un support unique pour collaborer. Cela vient faciliter la synthèse technique et limite les erreurs de conception en phase de chantier.
L’exploitation performante de vos bâtiments nécessite une documentation toujours fidèle à la réalité. En tenant à jour vos plans et DOE de façon aussi précise, vous disposez d'un inventaire spatial précis pour piloter vos contrats, planifier des travaux ponctuels ou optimiser la gestion de vos surfaces au quotidien.
Des plans fidèles à la réalité, faits pour vos besoins métiers
Des livrables ajustés pour répondre à vos usages
Vos dossiers de plans sont des supports essentiels pour la réussite de votre projet. Il est crucial d’en définir clairement chaque aspect, car cela permet d'anticiper les défis et d'assurer une coordination efficace.

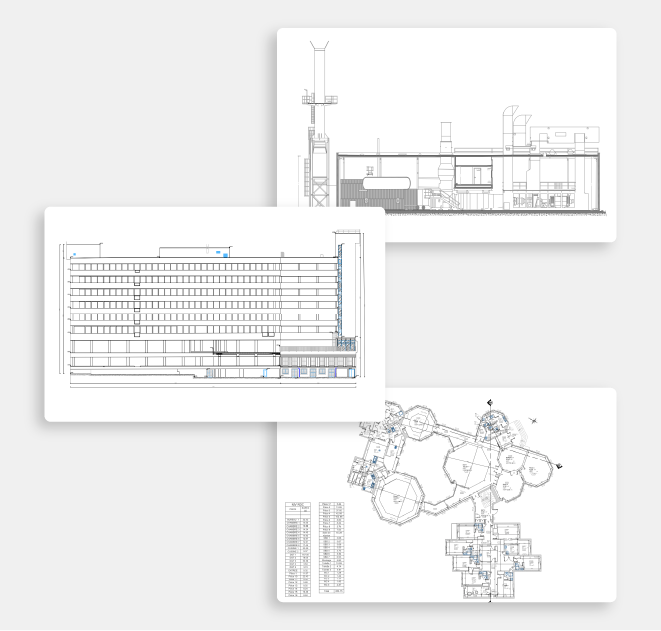

Pour assurer une compréhension exhaustive de vos bâtiments, nos plans 2D comprennent les cotations, altimétries, éléments architecturaux, structurels et équipements essentiels, représentés à l’échelle souhaitée.
En complément, les informations et éléments essentiels pour vos usages sont ajoutés. À ce titre, des éléments tels que le mobilier, les machines, les équipements pourront être représentés sur vos plans.
Nous savons qu’un plan bien élaboré est la clé d'un projet réussi. Ainsi, nous prenons le temps en début de projet d’identifier vos besoins pour les traduire en spécifications techniques appliquées sur le plans, ensuite livrés dans vos formats de travail.
La précision des relevés scan 3D aux services de vos plans
Contrairement aux méthodes traditionnelles, nos plans 2D sont dessinés sur la base d’un nuage de points capturés par scanner laser 3D.
Cette approche garantit une fidélité absolue à la réalité du terrain : chaque mur, ouverture ou élément structurel est positionné avec une précision millimétrique. En éliminant les erreurs de mesure manuelle et les oublis, vous obtenez des livrables fiables qui reflètent l'état réel de vos bâtiments, et non une version théorique issue d'anciennes archives.
Un processus de dessin "scan to plan"

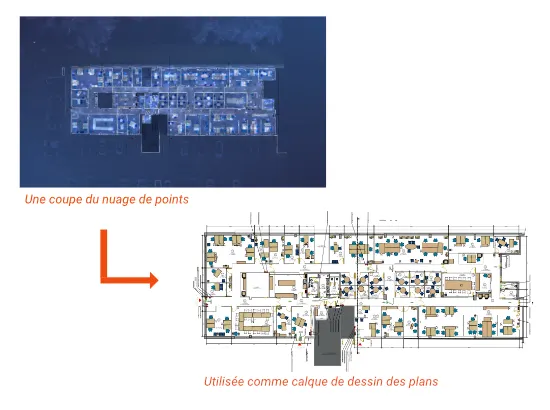

Représentatives de l’empreinte du bâtiment, les vues en coupe du nuage de points sont un véritable calque de dessin 2D dans Revit ou Autocad.
Se baser sur un nuage de points pour produire des plans 2D correspond à un processus de « scan to plan ».
- Une production de plans 2D accélérée et fiabilisée
- Une méthode applicable à tout type de plans ou d'élévations (niveaux ; façades ; toiture ; etc.)
- Une meilleure représentation des éléments de l'environnement (ex : mobilier) et des détails (ex : modénatures).
Un seul relevé : toute la documentation
nécessaire pour vos projets
Grâce à un seul relevé, nous sommes en mesure de rassembler toutes les informations nécessaires pour créer une variété de plans, qu'il s'agisse de plans de niveaux, de façades, ou de coupes. Ce processus simplifié permet de réduire le temps et les coûts associés à la collecte de données multiples, tout en garantissant une précision optimale pour chaque projet.
Plans de niveaux
Plans d'intérieur détaillés avec cloisonnements, ouvertures, sanitaires, hauteurs sous plafond et cotations.
Plans de façades
Plans de façades avec ouvertures, structures, cheminées, décors, cotations et niveaux.
Plans de toitures
Plans détaillant les éléments extérieurs (cheminées et faîtage) et intérieurs (poutres et ouvertures).
Plans de masse
Production de plans de masse et de plans topographiques sur la base d’un nuage de points et relevé extérieur.
Le déroulé de vos projets de numérisation
Étude de votre projet
Compréhension de vos besoins, usages, cadrage des livrables attendus et étude des bâtiments concernés par votre projet.
Relevé 3D du bâtiment

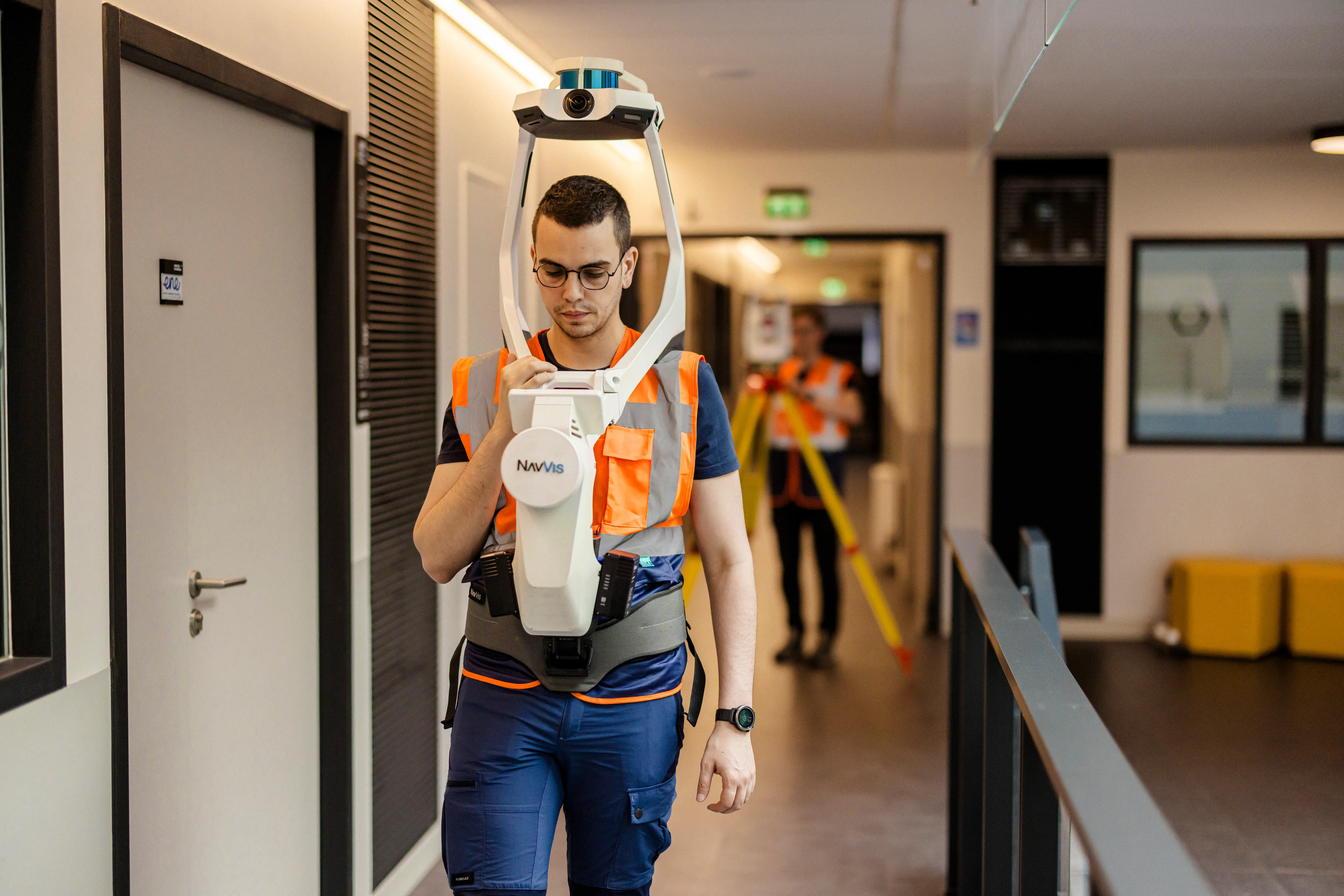

Intervention sur site de scan 3D par un ou plusieurs opérateurs géomètres pour générer un nuage de points du bâtiment.
Importation du nuage de points dans AutoCAD
Orientation, mise à l’échelle et calage sur un système de référence, lecture des volumes, niveaux et éléments structurants et sélection des informations utiles au livrable.
Dessin des plans 2D
Production des plans souhaités, tracé des murs, cloisons, menuiseries, réseaux en respectant les conventions graphiques.
Contrôle qualité
Vérification des cotes, niveaux et cohérences par l’utilisation du nuage de points, et de visite virtuelle généré par nos scanners 3D.
Export final et livraison
Mise en page, légende, cartouche, export final et livraison de vos plans 2D.
