Para producir productos de acuerdo con las especificaciones de un proyecto y completar con éxito la operación de escaneo 3D, es necesario aplicar una metodología determinada y seguir ciertos pasos. Cada vez, las decisiones que se tomen en cada una de estas etapas repercutirán en el resto del proyecto.
En este artículo, lo invitamos a descubrir cronológicamente 5 fases que hemos identificado como importantes:
- El estudio de las necesidades y la definición de los resultados;
- La elección de soluciones de escaneo 3D;
- El estudio de los planes y la definición de una cinemática de digitalización;
- La preparación y digitalización de áreas;
- Procesamiento posterior de los datos capturados.
Estudio de las necesidades y definición de los entregables
En primer lugar, se tratará de evaluar las necesidades finales de los interesados y las especificaciones de los edificios afectados por el proyecto a fin de preparar la intervención.
En primer lugar, comprender las necesidades del proyecto permitirá definir los formatos de entrega más adecuados (planos 2D, modelo digital, nube de puntos sin procesar, etc.) y las características técnicas esperadas. Por ejemplo, si la entrega definida es un modelo digital BIM, será necesario definir el nivel de detalle (LOD) correspondiente a su explotación final.
Definir los resultados esperados ayudará a guiar la elección de las soluciones de escaneo 3D. Esta elección debería perfeccionarse tras el estudio de los edificios, cuyas características (tipo de edificio, superficie, altura, accesibilidad, etc.) influyen en la elección de las soluciones de escaneo 3D.
Defina soluciones de escaneo 3D adaptadas al proyecto
Una vez que se haya estudiado el proyecto y los resultados estén claramente definidos, será cuestión de elegir soluciones de encuesta (escáneres estáticos, escáneres dinámicos y drones) más adecuados para el proyecto.
Las especificaciones de captura deben definirse para:
- Especifique los tipos de datos (nubes de puntos, imágenes y otros datos diversos) que se necesitarán para producir los entregables;
- Defina las características de estos datos (por ejemplo: densidad de la nube de puntos para cada zona).
- Dibuje una zonificación del edificio, que permita identificar las diversas áreas interiores y/o exteriores a identificar, sus especificidades y el diseño general del edificio.
- Identifique las posibles áreas sensibles que afectan a la elección del equipo. Por ejemplo, una zona con riesgo de explosión implicaría el uso de escáneres ATEX.
También es posible seleccionar y combinar diferentes soluciones de encuesta; luego hablamos de un protocolo de escaneo multitecnológico. Además de los equipos de escaneo, será necesario disponer de las herramientas y los conocimientos técnicos necesarios para recopilar los datos de las distintas soluciones (nubes de puntos en particular).
Por lo tanto, este protocolo permite ajustar las soluciones de escaneo 3D utilizadas zona por zona para aprovechar las ventajas de las soluciones existentes, en particular la velocidad de los escáneres móviles o la densidad de puntos que ofrecen los escáneres estáticos, por ejemplo.
De este modo, los operadores son más ágiles sobre el terreno, la calidad de las entregas no se verá afectada y las operaciones se llevan a cabo sin comprometer la velocidad de adquisición y la precisión.
Para obtener más información sobre esto, lo invitamos a leer nuestro artículo sobre diferentes soluciones de escaneo 3D.
Estudios de planificación y cinemática de digitalización
Para garantizar la calidad de los datos generados y promover su recopilación, se tratará de estudiar las áreas que se van a inspeccionar para anticipar un escenario de curso y la posición de los objetivos que permitan la confiabilidad de las encuestas en el entorno. A continuación, hablamos de la cinemática de la digitalización.
El estudio de las áreas debería permitir identificar:
- Las rutas que se pueden realizar con un escáner móvil, lo que debería garantizar una nube de puntos completa y sin desviaciones;
- Se requerirán áreas o estaciones de escaneo estático (para capturar puntos altos, áreas congestionadas o ciertas áreas o equipos con mayor precisión);
- Las posiciones de los objetivos y las pegatinas, que deben estar ubicadas en el suelo y en las paredes para promover la alineación de las distintas nubes de puntos;
- Objetivos que deberán estar ubicados en el exterior para el estudio del GNSS, lo que permitirá recalibrar las nubes de puntos interiores y exteriores (cuando sea necesario un estudio externo);
- Puntos de atención relacionados con el uso de equipos adicionales (proyectores, trípodes, equipos estériles, etc.)
Preparación y digitalización de áreas
Sobre el terreno, se tratará entonces de preparar cada una de las zonas siguiendo unas sencillas reglas, tales como:
- abra y bloquee las puertas con cuñas;
- encienda las luces en ausencia de una fuente de luz natural suficiente;
- asegúrese de que el pasaje esté lo suficientemente despejado para el operador cuando esté en movimiento (especialmente cuando utilice un escáner móvil)
Este trabajo básico permitirá agilizar el trabajo de los operadores y ganar en eficiencia a lo largo de la intervención.

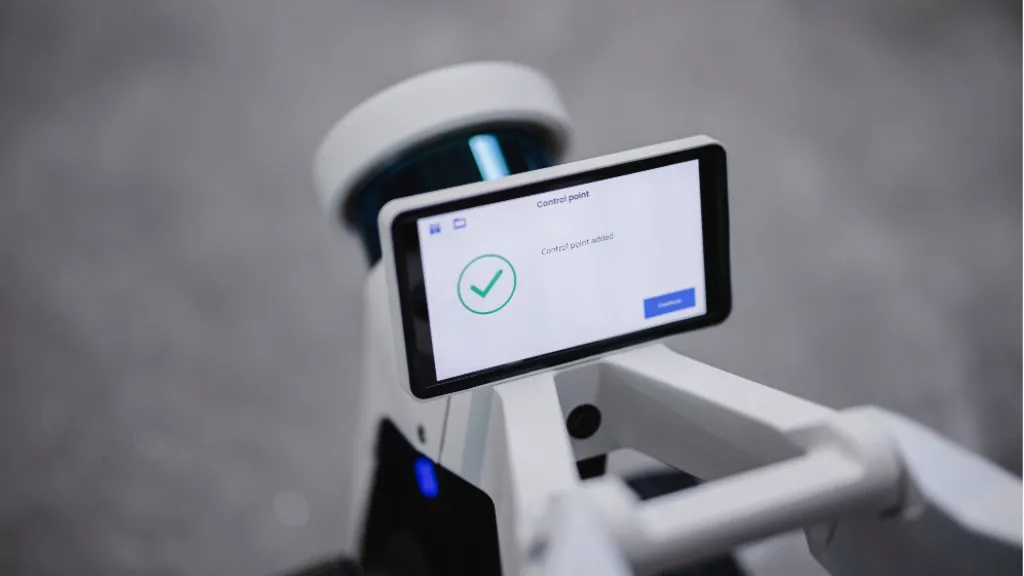

Durante la fase de digitalización, se tratará de identificar los puntos de anclaje (objetivos y pegatinas) colocados en cada zona, lo que permitirá realinear las diferentes nubes de puntos.
Posprocesamiento de datos
Tras una operación de escaneo 3D, los datos 3D sin procesar generados en el campo requieren un trabajo de posprocesamiento para unificarlos y explotarlos más adelante.
Esta fase de posprocesamiento incluye pasos para calcular y ensamblar las nubes de puntos unitarios y, a continuación, limpiar y optimizar las nubes de puntos unificadas.
Este trabajo permitirá producir una nube de puntos mucho más ligera y, por lo tanto, utilizable para:
- Cree un modelo digital en un software de modelado utilizando un método de "scan to BIM ";
- Dibuje planos 2D en software CAD, basados en secciones de la nube de puntos;
- Colabore en torno a la nube de puntos con software especializado.
